热缩防水叉形预绝缘端头（双压接）

产品概述筒型

端子类型线范围螺栓尺寸

Share |

HEAT SHRINKABLE INSULATED DOUBLE CRIMP FEMALE DISCONNECTORS

Material

Insulation:Heat Shrinkable

Metallic Sleeve:Copper

Terminal Body:Copper

Plating :Tin

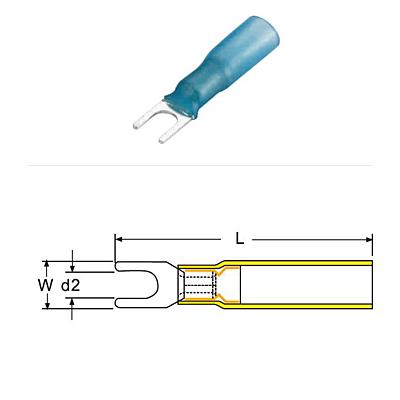

WIRE RANGE	ITEM NO.	d2		DIMENSION mm（inch）		COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	mm（inch）	USA	W	L	COLOR	Q’TY BOX
0.5-1.5 （22-16）	SHD1-3.2	3.2(.126)	#4	5.7(.224)	33(1.299)	Red	1000
	SHDS1-3.7	3.7(.146)	#6	5.7(.224)	33(1.299)		1000
	SHDL1-3.7	3.7(.146)	#6	6.4(.252)	33(1.299)		1000
	SHDLL1-3.7	3.7(.146)	#6	7.2(.283)	33(1.299)		1000
	SHDS1-4	4.3(.169)	#8	6.4(.252)	33(1.299)		1000
	SHDM1-4	4.3(.169)	#8	7.2(.283)	33(1.299)		1000
	SHDL1-4	4.3(.169)	#8	8.1(.319)	33(1.299)		1000
	SHDS1-5	5.3(.209)	#10	8.1(.319)	33(1.299)		1000
	SHDL1-5	5.3(.209)	#10	9.5(.374)	34(1.339)		1000
	SHDS1-6	6.4(.252)	1/4"	9.5(.374)	33(1.299)		1000
	SHDL1-6	6.4(.252)	1/4"	12（.472）	39(1.535)		500
1.5-2.5 （16-14）	SHD2-3.2	3.2(.126)	#4	5.7（.224）	33(1.299)	Blue	500
	SHDS2-3.7	3.7(.146)	#6	5.7（.224）	33(1.299)		500
	SHDL2-3.7	3.7(.146)	#6	6（.236）	33.5(1.319)		500
	SHDLL2-3.7	3.7(.146)	#6	7.2（.283）	33(1.299)		500
	SHDM2-4	4.3(.169)	#8	7.2（.283）	33.5(1.319)		500
	SHDS2-4	4.3(.169)	#8	6.4（.252）	33(1.299)		500
	SHDL2-4	4.3(.169)	#8	7.9（.311）	33(1.299)		500
	SHDS2-5	5.3(.209)	#10	7.9（.311）	33(1.299)		500
	SHDL2-5	5.3(.209)	#10	9.3（.366）	33.2(1.307)		500
	SHDS2-6	6.4(.252)	1/4"	9.3（.366)	33(1.299)		500
	SHDL2-6	6.4(.252)	1/4"	12(.472)	39(1.535)		500
2.5-6 （12-10）	SHDS5-3.7	3.7(.146)	#6	7.2(.283)	35.6(1.402)	Yellow	500
	SHD5-3.7	3.7(.146)	#6	8.3(.327)	36.7(1.445)		500
	SHDSS5-4	4.3(.169)	#8	7.2(.283)	35.6(1.402)		500
	SHDS5-4	4.3(.169)	#8	8.3(.327)	36.7(1.445)		500
	SHDL5-4	4.3(.169)	#8	9(.354)	38(1.496)		500
	SHD5-5	5.3(.209)	#10	9(.354)	38(1.496)		500
	SHDS5-6	6.4(.252)	1/4"	9(.354)	36.7(1.445)		500
	SHDL5-6	6.4(.252)	1/4"	12(.472)	44.5(1.752)		500
	SHD5-8	8.4(.331)	5/16"	14(.551)	41.7(1.642)		500
