当前位置：产品中心 - 冷压端子 - 紫铜裸端头
10大
针形裸端头

Share |

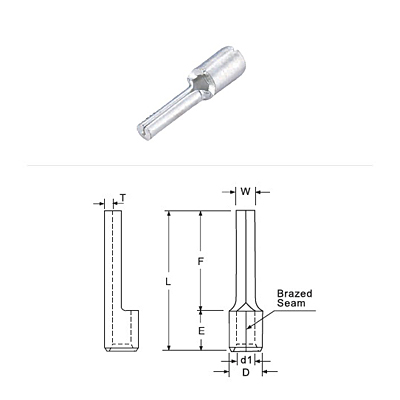

NON-INSULATED PIN TERMINALS

Material
Terminal Body: Copper
Plating: Tin

技术参数：1
WIRE
RANGE		 ITEM NO. DIMENSIONmm(inch) Q`TY
BAG
mm2
(A.W.G.)		 W F L E D d1 T

0.5-1.5

（22-16）

 PTNB1-9 1.9(0.75) 9.0(.354)

13.8(.543)

 4.8(.189) 3.4(.134) 1.7(.067) 0.75(.030) 1000
PTNB1-10 10.0(.394) 14.8(.583) 1000
PTNB1-12 12.0(.472) 16.8(.661) 1000
PTNB1-13 13.0(.512) 17.8(.701) 1000
PTNB1-14 14.0(.551) 18.8(.740) 1000
PTNB1-18 18.0(.709) 22.8(.898) 1000

1.5-2.5

(16-14)

 PTNB2-9 1.9(0.75) 9.0(.354) 13.8(.543) 4.8(.189) 4.1(.161) 2.3(.091) 0.8(.031) 1000
PTNB2-10 10.0(.394) 14.8(.583) 1000
PTNB2-12 12.0(.472) 16.8(.661) 1000
PTNB2-13 13.0(.512) 17.8(.701) 1000
PTNB2-18 18.0(.709) 23.0(.906) 1000

2.5-6

(12-10)

 PTNB5-13 2.8(0.110) 14.0(.551) 20.0(.787) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000

10

（8）

 PTNB10-12 4.3(.169) 14.0(.551) 22.0(.866) 8.0(.315) 6.9(.272) 4.5(.177) 1.1(.043) 1000

16

(6)

 PTNB16-13 5.5(.217) 16.0(.630) 26.0(1.024) 10.0(.394) 8.4(.331) 5.8(.228) 1.2(.047) 500

25

(4)

 PTNB25-15 6.8(.268) 20.0(.787) 33.5(1.319) 13.5(.531) 9.5(.374) 7.0(.276) 1.2(.047) 400

35

(2)

 PTNB35-20 8.0(.315) 24.5(.965) 40.5(1.594) 16.0(.630) 11.8(.465) 8.4(.331) 1.5(.059) 200

50

(1/0)

 PTNB50-20 9.5(.374) 26.0(1.024) 45.0(1.772) 19.0(.748) 13.6(.535) 9.6(.378) 1.8(.098) 100

70

(2/0)

 PTNB70-25 11.0(.433) 31.0(1.220) 55.0(2.165) 24.0(.945) 15.8(.622) 11.4(.449) 2.0(.079) 50

95

(3/0)

 PTNB95-25 12.5(.492) 31.0(1.220) 55.0(2.165) 24.0(.945) 18.9(.744) 13.5(.531) 2.5(.098) 50
