PVC叉形预绝缘端头（双压接）

产品概述筒型

端子类型线范围螺栓尺寸

Share |

VINYL INUSLATED DOUBLE CRIMP SPADE TERMINALS

Material
Insulation:Vinyl
Terminal Body: Copper
Metallic Sleeve: Copper
Plating: Tin

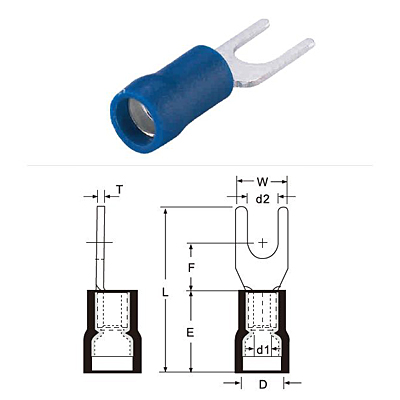

WIRE RANGE	ITEM NO.	SVDL5-4d2		DIMENSION mm(inch)							COLOR	Q’TY BAG
mm² (A.W.G)	ITEM NO.	mm(inch)	USA	W	F	L	E	D	d1	T	COLOR	Q’TY BAG
0.5-1.5 (22-16)	SVD1-3.2	3.2(.126)	#4	5.7(.224)	6.5(.256)	21.5(.846)	10.5(.413)	4.2(.165)	1.7(.067)	0.75(.030)	Red	1000
	SVDS1-3.7	3.7(.146)	#6	5.7(.224)	6.5(.256)							1000
	SVDL1-3.7	3.7(.146)	#6	6.4(.252)	6.5(.256)							1000
	SVDLL1-3.7	3.7(.146)	#6	7.2(.283)								1000
	SVDS1-4	4.3(.169)	#8	6.4(.252)								1000
	SVDM1-4	4.3(.169)	#8	7.2(.283)								1000
	SVDL1-4	4.3(.169)	#8	8.1(.319)	6.5(.256)	21.5(.846)						1000
	SVDS1-5	5.3(.209)	#10	8.1(.319)	6.5(.256)							1000
	SVDL1-5	5.3(.209)	#10	9.5(.374)	6.5(.256)							1000
	SVDS1-6	6.4(.252)	1/4"	9.5(.374)	6.5(.256)							1000
	SVDL1-6	6.4(.252)	1/4"	12.0(.472)	11.0(.433)	27.5(1.083)						1000
1.5-2.5 (16-14)	SVD2-3.2	3.2(.126)	#4	5.7(.224)	6.5(.256)	21.5(.846)	10.5(.413)	5.0(.197)	2.3(.091)	0.8(.031)	Blue	1000
	SVDS2-3.7	3.7(.146)	#6	5.7(.224)								1000
	SVDL2-3.7	3.7(.146)	#6	6.0(.236)								1000
	SVDLL2-3.7	3.7(.146)	#6	7.2(.283)								1000
	SVDS2-4	4.3(.169)	#8	6.4(.252)								1000
	SVDM2-4	4.3(.169)	#8	7.2(.283)								1000
	SVDL2-4	4.3(.169)	#8	7.9(.311)	6.5(.256)	21.5(.846)						1000
	SVDL2-4	4.3(.169)	#8									1000
	SVDS2-5	5.3(.209)	#10									1000
	SVDL2-5	5.3(.209)	#10	9.3(.366)								1000
	SVDS2-6	6.4(.252)	1/4"	9.3(.366)								1000
	SVDL2-6	6.4(.252)	1/4"	12.0(.472)	11.0(.433)	27.5(1.083)						1000
4-6 (12-10)	SVDS5-3.7	3.7(.146)	#6	7.2(.283)	7.5 .295	24.9(.980)	13.5(.531)	6.8(.277)	3.4(.134)	1.0(.039)	Yellow	500
	SVD5-3.7	3.7(.146)	#6	8.3(.327)	7.0 .276	26.0(1.024)						500
	SVDSS5-4	4.3(.169)	#8	7.2(.283)	7.5 .295	24.9(.980)						500
	SVDS5-4	4.3(.169)	#8	8.3(.327)	7.0 .276	26.0(1.024)						500
	SVDL5-4	4.3(.169)	#8	9.0(.283)	7.0(.276)							500
	SVD5-5	5.3(.209)	#10									500
	SVDS5-6	6.4(.252)	1/4"									500
	SVDL5-6	6.4(.252)	1/4"	12.0(.472)	12.0(.472)	32.0(1.260)						500
	SVD5-8	8.4(.315)	5/16"	14.0(.551)	10.5(.413)	31.0(1.220)						500
