You are here : Products - DIN AND EUROPE TERMINAL - CORD END TERMINALS - NYLON-INSULATED TERMINALS
93大 95-1大 94大

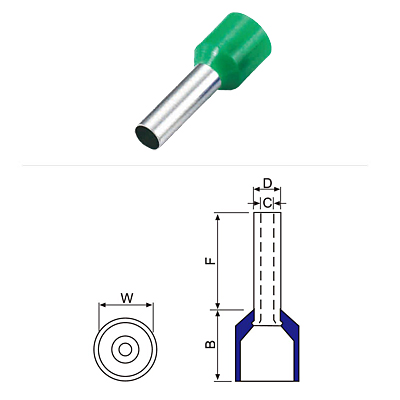

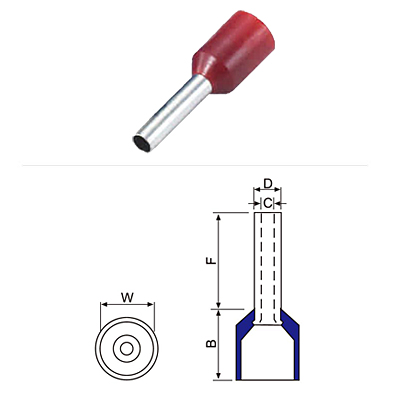

NYLON-INSULATED CORD END TERMINALS (E SERIES)

Share |

NYLON-INSULATED  CORD END TERMINALS (E SERIES)

Material
Insulation:Nylon/Vinyl
Terminal Body:Copper
Plating:Tin

Data Source : 123
WIRE
RANGE
ITEM NO. DIMENSION mm(inch) FRENCH
COLOR
GERMAN
COLOR
DIN
COLOR
Q’TY
BOX
mm2
(A.W.G)
W L B D C
0.25
(26)
E 0206 1.9(.075) 6.0(.236) 4.4(.173) 1.1(.043) 0.8(.031) VIOLET LIGHT BLUE 1000
E 0208 8.0(.315)
0.34
(24)
E 0306 1.9(.075) 6.0(.236) 4.4(.173) 1.1(.043) 0.8(.031) PINK TURQUOISE 1000
E 0308 8.0(.315)
0.5
(22)
E 0505 2.6(.102) 5.0(.196) 6.0(.236) 1.3(.051) 1.0(.039) WHITE ORANGE WHITE
1000
E 0506 6.0(.236)
E 0508 8.0(.315)
E 0510 10.0(.394)
E 0512 12.0(.472)
0.75
(20)
E 7506 2.8(.110) 6.0(.236) 6.3(.248) 1.5(.059) 1.2(.047) BLUE

WHITE

GREY 1000
E 7508 8.0(.315)
E 7508-L 3.0(.118) 8.0(.315) 6.5(.256)
E 7510 2.8(.110) 10.0(.394) 6.3(.248)
E 7512 12.0(.472)
E 7518 18.0(.709)
1.0
(18)
E 1006 3.0(.118) 6.0(.236) 6.3(.248) 1.7(.067) 1.4(.055) RED YELLOW RED 1000
E 1008 8.0(.315)
E 1008-L 3.3(.130) 8.0(.315) 6.5(.256)
E 1010 3.0(.118) 10.0(.394) 6.3(.248)
E 1012 12.0(.472)
E 1012-L 3.3(.130) 12.0(.472) 6.5(.256)
E 1018 3.0(.118) 18.0(.709) 6.3(.248)
1.5
(16)
E 1508 3.5(.138) 8.0(.315) 6.3(.248) 2.0(.079) 1.7(.067) BLACK RED BLACK 1000
E 1508-L 3.8(.150) 8.0(.315) 6.5(.256)
E 1510 3.5(.138) 10.0(.394) 6.3(.248)
E 1512 12.0(.472)
E 1515 15.0(.591)
E 1518 18.0(.709)
2.5
(14)
E 2508 4.0(.157) 8.0(.315) 7.4(.291) 2.6(.102) 2.3(.091) GREY BLUE BLUE 1000
E 2510 10.0(.394)
E 2512 12.0(.472)
Material
Insulation:Nylon
Terminal Body:Copper
Plating:Tin
WIRE
RANGE
ITEM NO. DIMENSION mm(inch) FRENCH
COLOR
GERMAN
COLOR
DIN
COLOR
Q’TY
BOX
mm2
(A.W.G)
W L B D C
2.5
(14)
E 2518 4.0(.157) 18.0(.709) 7.4(.291) 2.6(.102) 2.3(.091) GREY BLUE BLUE 1000
E 2525 25.0(.984)
4.0
(12)
E 4009 4.5(.117) 9.0(.354) 7.4(.291) 3.2(.126) 2.8(.110) ORANGE GREY GREY 1000
E 4010 10.0(.394)
E 4012 12.0(.472)
E 4018 18.0(.709)
6.0
(10)
E 6012 6.0(.236) 12.0(.472) 8.5(.338) 3.9(.154) 3.5(.138) GREEN BLACK YELLOW 1000
E 6018 18.0(.709)
10.0
(8)
E 10-12 7.5(.295) 12.0(.472) 8.8(.346) 4.9(.193) 4.5(.177) BROWN IVORY RED 1000
E 10-18 18.0(.709)
16.0
(6)
E 16-12 8.7(.343) 12.0(.472) 10.0(.394) 6.2(.244) 5.8(.228) IVORY GREEN BLUE 500
E 16-18 18.0(.709)
25
(4)
E 25-12 11.0(.433) 12.0(.472) 12.0(.472)

7.9(.311)

7.5(.295) BLACK BROWN YELLOW 250
E 25-15 15.0(.591)
E 25-16 16.0(.630)
E 25-18 18.0(.709)
E 25-22 22.0(.886)
35
(2)
E 35-16 12.5(.492) 16.0(.630) 14.0(.551) 8.7(.343) 8.3(.327) RED BEIGE RED 250
E 35-18 18.0(.709)
E 35-22 22.0(.866)
E 35-25 25.0(.984)
50
(1/0)
E 50-12 15.0(.591) 12.0(.472) 16.0(.630) 10.9(.429) 10.3(.406) BLUE OLIVE BLUE 250
E 50-20 20.0(.787)
E 50-25 25.0(.984)
70
(2/0)
E 70-20 16.0(.630) 20.0(.787) 17.0(.669) 14.3(.563) 13.5(.531) YELLOW YELLOW YELLOW 100
E 70-25 25.0(.984)
E 70-27 27.0(1.063)
95
(3/0)
E 95-25 18.5(.728) 25.0(.984) 19.0(.748) 15.6(.614) 14.8(.583) RED RED RED 100
120
(4/0)
E 120-27 20.3(.799) 27.0(1.063) 20.6(.811) 17.7(.697) 16.7(.657) BLUE BLUE BLUE 50
E 120-32 32.0(1.260)
Material
Insulation:Nylon
Terminal Body:Copper
Plating:Tin
WIRE
RANGE
ITEM NO.

DIMENSION mm(inch)

FRENCH
COLOR
GERMAN
COLOR
DIN
COLOR
Q’TY
BOX
mm2
(A.W.G)
W L B D C
150
(250/300MCM)
E 150-25 23.4(.921) 25.0(.984) 25.6(1.008) 20.6(.811) 19.6(.772) YELLOW YELLOW YELLOW 50
E 150-27 27.0(1.053)
E 150-32 32.0(1.260)
