You are here : Products - SOLDERLESS TERMINAL - NON-INSULATED RED COPPER TERMINAL
7大 8大

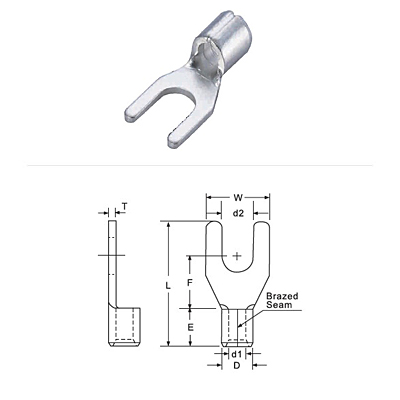

NON-INSULATED SPADE TERMINALS

Share |
NON-INSULATED SPADE TERMINALS

Material
Terminal Body: Copper
Plating: Tin

Data Source : 12
WIRE
RANGE
ITEM NO. d2 DIMENSIONmm(inch) Q`TY
BAG
mm2
(A.W.G.)
mm(inch) USA W F L E D d1 T

0.5-1.5

(22-16)

SNB1-3.2 3.2(.126) #4 5.7(.224) 6.5(.256) 16.0(.630) 4.8(.189) 3.4(.134) 1.7(.067) 0.75(.030) 1000
SNBS1-3.7 3.7(.146) #6 1000
SNBL1-3.7 3.7(.146) #6 6.4(.252) 1000
SNBLL1-3.7 3.7(.146) #6 7.2(.283) 1000
SNBS1-4 4.3(.169) #8 6.4(.252) 1000
SNBM1-4 4.3(.169) #8 7.2(.283)
6.5(.256) 16.0(.630) 1000
SNBL1-4 4.3(.169) #8 8.1(.319) 1000
SNBS1-5 5.3(.209) #10 1000
SNBL1-5 5.3(.209 #10 9.5(.374) 6.5(.256) 16.0(.630) 1000
SNBS1-6 6.4(.252) 1/4" 1000
SNBL1-6 6.4(.252) 1/4" 12.0(.472) 11.0(.433) 22.0(.866) 1000

1.5-2.5

(16-14)

SNB2-3.2 3.2(.126) #4 5.7(.224) 6.5(.256) 16.0(.630) 4.8(.189) 4.1(.161) 2.3(.091) 0.8(.031) 1000
SNBS2-3.7 3.7(.146) #6 1000
SNBL2-3.7 3.7(.146) #6 6.0(.236) 1000
SNBLL2-3.7 3.7(.146) #6 7.2(.283) 1000
SNBS2-4 4.3(.169) #8 6.4(.252) 1000
SNBM2-4 4.3(.169) #8 7.2(.283) 1000
SNBL2-4 4.3(.169) #8 8.1(.319) 6.5(.256) 16.0(.630) 1000
SNBS2-5 5.3(.209) #10 1000
SNBL2-5 5.3(.209) #10 9.3(.366) 1000
SNBS2-6 6.4(.252) 1/4" 1000
SNBL2-6 6.4(.252) 1/4" 12.0(.472) 1000

2.5-4

(14-12)

SNB3-3.7 3.7(.146) #6 8.0(.315) 7.0(.276) 18.3(.720) 6.0(.236) 5.0(.199) 3.0(.188) 1.0(.039) 1000
SNB3-4 4.3(.169) #8 1000
SNB3-5 5.3(.209) #10 1000
SNB3-6 6.4(.252) 1/4" 12.0(.472) 9.1(.358) 21.5(.846) 1000

4-6

(12-10)

SNBS5-3.7 3.7(.146) #6 7.2(.283) 7.5(.295) 17.4(.685) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000
SNB5-3.7 3.7(.146) #6 8.3(.327) 7.0(.276) 18.5(.728) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000
SNBSS5-4 4.3(.169) #8 7.2(.283) 7.5(.295) 17.4(.685) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000
SNBS5-4 4.3(.169) #8 8.3(.327) 7.0(.276) 18.5(.728) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000
Spade non-insulated terminal

Material
Terminal Body: Copper
Plating: Tin

WIRE
RANGE
ITEM NO. d2 DIMENSIONmm(inch) Q`TY
BAG
mm2
(A.W.G.)
mm(inch) USA W F L E D d1 T

4-6

(12-10)

SNBL5-4 4.3(.169) #8 9.0(.354) 7.0(.276) 18.5(.728) 6.0(.236) 5.6(.220) 3.4(.134) 1.0(.039) 1000
SNB5-5 5.3(.209) #10 1000
SNBS5-6 6.4(.252) 1/4" 1000
SNBL5-6 6.4(.252) 1/4" 12.0(.472) 12.0(.472) 24.5(.965) 1000
SNB5-8 8.4(.331) 5/16" 14.0(.551) 10.5(.413) 23.5(.925) 1000

8

(8)

SNB8-5 5.3(.209) #10 10.5(.413) 8.1(.319) 20.8(.819) 8.5(.335) 7.2(.283) 4.5(.177) 1.2(.047) 500
SNB8-6 6.4(.252) 1/4" 10.8(.425) 8.6(.339) 22.5(.886) 500

14

(6)

SNB14-6 6.4(.252) 1/4" 11.0(.433) 10.7(.421) 25.5(1.004) 10.5(.413) 9.0(.354) 5.8(.228) 1.5(.059) 500
SNB14-8 8.4(.331) 5/16" 13.8(.543) 10.7(.421) 28.5(1.122) 500
