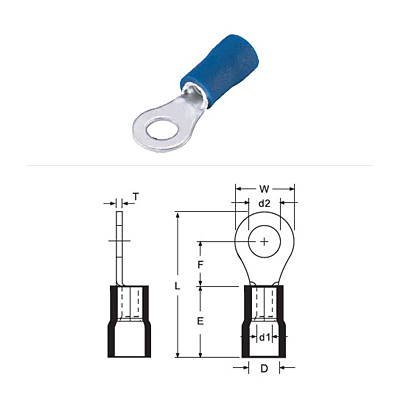

VINYL INSULATED RING TERMINALS-CKS

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)							COLOR	Q’TY BOX
mm2 (A.W.G.)	ITEM NO.	mm(inch)	USA	W	F	L	E	D	d1	T	COLOR	Q’TY BOX
0.5-1.5 (22-16)	RV1-3.2	3.2(.126)	#4	5.5(.216)	5.0(.197)	17.5(.689)	10.0(.394)	4.0(.157)	1.7(.067)	0.75(.030)	Red	1000
	RVS1-3.7	3.7(.146)	#6	5.5(.216)	5.0(.197)	17.5(.689)						1000
	RVM1-3.7	3.7(.146)	#6	6.6(.260)	6.3(.248)	19.4(.764)						1000
	RVL1-3.7	3.7(.146)	#6	8.0(.315)	7.0(.276)	20.8(.819)						1000
	RVS1-4	4.3(.169)	#8	6.6(.260)	6.3(.248)	19.4(.764)						1000
	RVL1-4	4.3(.169)	#8	8.0(.315)	7.0(.276)	20.8(.819)						1000
	RV1-5	5.3(.209)	#10	8.0(.315)	7.0(.276)	20.8(.819)						1000
	RVL1-5	5.3(.209)	#10	11.6(.457)	11.0(.433)	26.8(1.055)						1000
	RV1-6	6.4(.252)	1/4"									1000
	RV1-8	8.4(.331)	5/16"									1000
	RV1-10	10.5(.413)	3/8"	13.6(.535)	13.9(.547)	30.5(1.201)						1000
	RV1-12	13.0(.512)	1/2"	19.2(.756)	16.0(.630)	35.4(1.394)						1000
	RV1-14	15.0(.591)	9/16"	27.0(1.063)	21.0(.827)	44.3(1.744)				0.8(.031)		1000
	RV1-16	17.0(.669)	5/8"									1000
	RV1-20	21.0(.827)	3/4"									1000
1.5-2.5 （16-14）	RV2-3.2	3.2(.126)	#4	6.6(.260)	4.8(.189)	17.8(.701)	10.0(.394)	4.5(.177)	2.3(.091)	0.8(.031)	Blue	1000
	RVS2-3.7	3.7(.146)	#6		4.8(.189)	17.8(.701)						1000
	RVM2-3.7	3.7(.146)	#6		6.3(.248)	19.4(.764)						1000
	RVL2-3.7	3.7(.146)	#6	8.5(.335)	7.4(.291)	21.8(.858)						1000
	RVS2-4	4.3(.169)	#8	6.6(.260)	6.3(.248)	19.4(.764)						1000
	RVL2-4	4.3(.169)	#8	8.5(.335)	7.8(.307)	21.8(.858)						1000
	RV2-5	5.3(.209)	#10	8.5(.335)	7.8(.307)							1000
	RVL2-5	5.3(.209)	#10	9.5(.374)	7.3(.287)							1000
	RV2-6	6.4(.252)	1/4"	12.0(.472)	11.0(.433)	26.8(1.055)						1000
	RV2-8	8.4(.331)	5/16"	12.0(.472)	11.0(.433)	26.8(1.055)						1000
	RV2-10	10.5(.413)	3/8"	13.6(.535)	13.9(.547)	30.5(1.201)						1000
	RV2-12	13.0(.512)	1/2"	19.2(.756)	16.0(.630)	35.4(1.394)						1000
	RV2-14	15.0(.591)	9/16"	27.0(1.063)	21.0(.827)	44.3(1.744)						1000
	RV2-16	17.0(.669)	5/8"									1000
	RV2-20	21.0(.827)	3/4"									1000

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)							COLOR	Q’TY BOX
mm2 (A.W.G.)		mm(inch)	USA	W	F	L	E	D	d1	T
2.5-4 （14-12）	RV3-4	4.3(.169)	#8	8.0(.315)	8.0(.315)	25.0(.984)	13.0(.512)	6.3(.248)	3.0(.188)	1.0(.039)	Blue	1000
	RVS3-5	5.3(.209)	#10									1000
	RVL3-5	5.3(.209)	#10	12.0(.472)	9.4(.370)	28.4(1.181)						1000
	RV3-6	6.4(.252)	1/4"									1000
4-6 (12-10)	RV5-3.7	3.7(.146)	#6	7.2(.283)	6.1(.240)	22.7(.894)	13.0(.512)	6.4(.252)	3.4(.134)	1.0(.039)	Yellow	500
	RVS5-4	4.3(.169)	#8									500
	RVL5-4	4.3(.169)	#8	9.5(.374)	8.3(.327)	26.0(1.023)						500
	RV5-5	5.3(.209)	#10									500
	RV5-6	6.4(.252)	1/4"	12.0(.472)	10.5(.413)	29.5(1.167)						500
	RVM5-6	6.4(.252)	1/4"		13.0(.512)	32.0(1.260)						500
	RV5-8	8.4(.331)	5/16"	15.0(.591)	13.3(.524)	34.0(1.339)						500
	RV5-10	10.5(.413)	3/8"									500
	RV5-12	13.0(.512)	1/2"	19.2(.756)	16.0(.630)	38.6(1.520)						500
	RV5-14	15.0(.591)	9/16"	32.0(1.260)	25.2(.992)	54.2(2.134)						500
	RV5-16	17.0(.669)	5/8"									500
	RV5-20	21.0(.827)	3/4"									500
