You are here : Products - WIRE ACCESSORIES - CONNECOTR - END CLOSED CONNECTOR
104(2)大 104(1)大 105-2大 105-1大 104-2大 104(3)大
Data Source : 1234
Material:Copper,Tin-plating
WIRE
RANGE
ITEM NO. DIMENSION mm FLG COLOR Q’TY
BOX
mm2
(A.W.G)

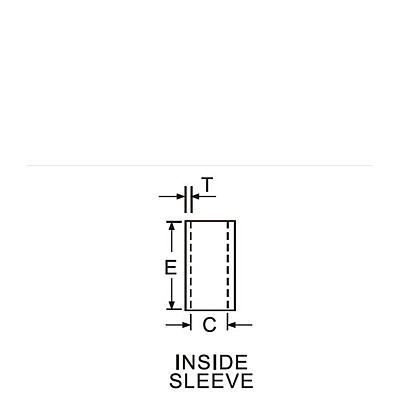

W F L D E T C
1.25
(22-16)

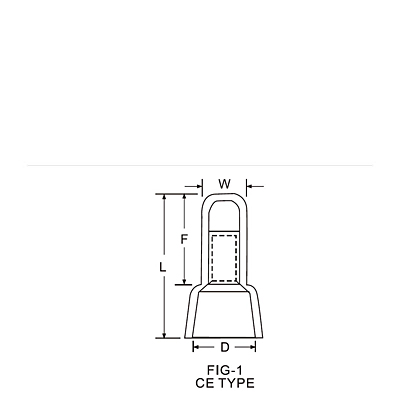

CE 1 5.0(.197) 13.60(.535) 21.0(.827) 8.0(.315) 7.0(.276) 0.5(.020) 2.3(.091) 1 Nature 1000
2
(16-14)
CE 2 5.5(.217) 13.90(.547) 21.0(.827) 8.0(.315) 7.0(.276) 0.45(.018) 3.1(.122) 1 1000
5.5
(12-10)
CE 5 7.5(.295) 14.60(.575) 25.5(1.004) 10.0(.394) 7.5(.295) 0.7(.028)

4.0(.157)

1 500
8
(8)
CE 8 9.4(.370) 18.0(.709) 29.8(1.173) 12.0(.472) 8.5(.335) 1.25(.049) 4.4(.173) 1 250

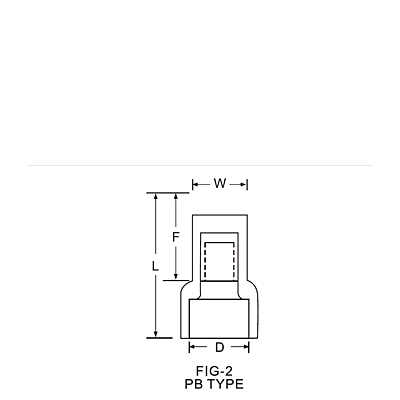

1.25
(22-16)
PB 1 5.0(.197) 8.8(.346) 15.2(.598)

6.0(.236)

7.0(.276) 0.5(.020) 2.3(.091) 2 1000
2
(16-14)
PB 2 5.8(.228) 8.8(.346) 15.2(.598) 6.3(.248) 7.0(.276) 0.45(.018) 3.1(.122) 2 1000
5.5
(12-10)
PB 5 7.3(.287) 8.8(.346) 17.8(.701) 9.2(.362) 7.5(.295) 0.7(.028) 4.0(.157) 2 500
8
(8)
PB 8 9.4(.370) 11.8(.465) 22.0(.866) 11.8(.465) 8.0(.315) 1.25(.049) 5.0(.197) 2 250

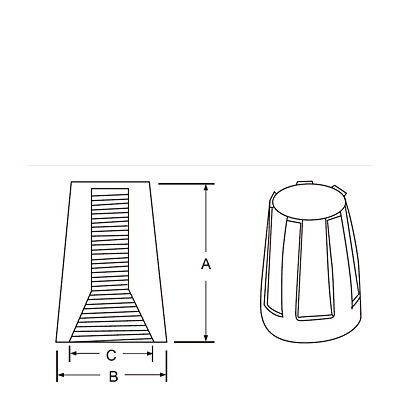

Material:Insulation:Vinyl
ITEM NO. SUITABLE
WIRE
NO.&A.W.G.
DIMENSION mm COLOR Q’TY
BOX
A B C
S1 MIN #24×2
MAX #16×1+#18×2
14.5(.570) 8.6(.339) 6.5(.256) Yellow 1000
M2 MIN #20×3
MAX #16×3
17.2(.677) 10.0(.394) 7.6(.299) 1000
L2 MIN #220×3
MAX #16×3
22.2(.874) 11.1(.437) 9.1(.358) 500

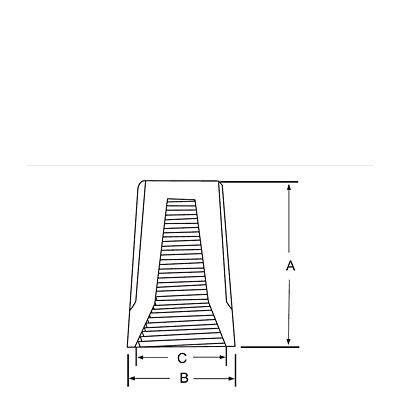

Material:Insulation:Vinyl
ITEM NO. SUITABLE
WIRE
NO.&A.W.G.
DIMENSION mm COLOR Q’TY
BOX
A B C
WN1 MIN #20×1+22×1
MAX #16×2
15.2(.598) 8.6(.339) 6.7(.264) Grey 1000
WN2 MIN #20×3
MAX #16×3
17.6(.693) 9.8(.386) 7.4(.291) Blue 1000
WN3 MIN #20×3
MAX #16×3+#18×1
22.0(.886) 12.0(.472) 9.9(.390) Orange 500
WN4 MIN #14×1+#18×1
MAX #14×4+#18×1
24.5(.965) 14.0(.551) 11.0(.433) Yellow 500
WN6 MIN #14×2
MAX #10×2+#12×2
27.4(1.079) 16.8(.661) 12.7(.500) Red 250
WN8 MIN #12×3
MAX #10×4
32.2(1.286) 18.3(.720) 12.8(.504) Grey 200

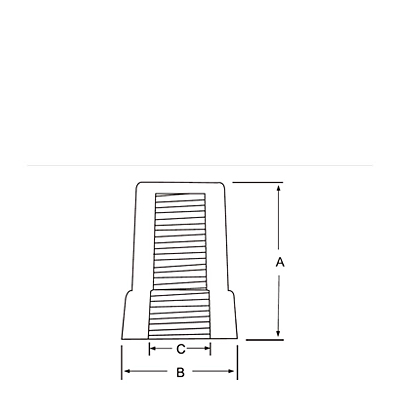

Material:Insulation:Vinyl
ITEM NO. SUITABLE
WIRE
NO.&A.W.G.
DIMENSION mm COLOR Q’TY
BOX
A B C
Y11 MIN #18×2
MAX #12×3
25.8(1.016) 17.5(.689) 8.5(.335) Yellow 1000
Y12 MIN #14×2
MAX #10×4
31.8(1.252) 23.8(.937) 11.0(.433) Red 500
Y13 MIN #12×3
MAX #10×4
33.2(1.307) 27.0(1.063) 14.0(.551) Grey 500
Y14 MIN #12×3
MAX #6×1+#8×2
39.6(1.560) 30.5(1.20) 17.5(.689) Blue 250
