You are here : Products - SOLDERLESS TERMINAL - NYLON-INSULATED DOUBLE CRIMP TERMIANL AND CONNECTOR
SNYD
NYLON INSULATED DOUBLE CRIMP SPADE TERMINALS

Share |

NYLON INSULATED DOUBLE CRIMP SPADE TERMINALS

Material
Insulation:Nylon
Terminal Body:Brass
Metallic Sleeve:Copper
Plating:Tin

Data Source : 1
WIRE
RANGE
ITEM NO. d2 DIMENSION mm(inch) COLOR Q’ TY
BOX
mm2
(A.W.G)

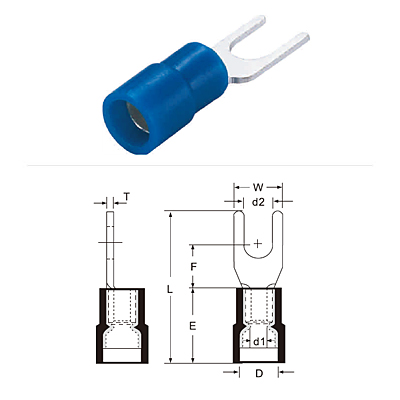

mm(inch) USA W F L D E d1 T
0.5-1.5
(22-16)
SNYD1-3.2 3.2 (.126) #4 5.7 (.224) 6.5 (.256) 22.0 (.866) 11.0 (.433) 4.5 (.177) 1.7 (.067) 0.75 (.030) Red 1000
SNYDS1-3.7 3.7 (.146) #6
SNYDL1-3.7 3.7 (.146) #6 6.4 (.252)
SNYDLL1-3.7 3.7 (.146) #6 7.2 (.283)
SNYDS1-4 4.3 (.169) #8 6.4 (.252)
SNYDM1-4 4.3 (.169) #8 7.2 (.283)
SNYDL1-4 4.3 (.169) #8 8.1 (.319) 6.5 (.256) 22.0 (.866)
SNYDS1-5 5.3 (.209) #10
SNYDL1-5 5.3 (.209) #10 9.5 (.374) 6.5 (.256) 22.0 (.866)
SNYDS1-6 6.4 (.252) 1/4"
SNYDL1-6 6.4 (.252) 1/4" 12.0 (.472) 11.0 (.433) 28.0 (1.102)
1.5-2.5
(16-14)
SNYD2-3.2 3.2 (.126) #4 5.7 (.224) 6.5 (.256) 22.0 (.866) 11.0 (.433) 5.2 (.205) 2.3 (.091) 0.8 (.031)
SNYDS2-3.7 3.7 (.146) #6
SNYDL2-3.7 3.7 (.146) #6 6.0 (.236) Blue 1000
SNYDLL2-3.7 3.7 (.146) #6 7.2 (.283)
SNYDS2-4 4.3 (.169) #8 6.4 (.252)
SNYDM2-4 4.3 (.169) #8 7.2 (.283)
SNYDL2-4 4.3 (.169) #8 7.9 (.311) 6.5 (.256) 22.0 (.866)
SNYDS2-5 5.3 (.209) #10
SNYDL2-5 5.3 (.209) #10 9.3 (.366) 6.5 (.256) 22.0 (.866)
SNYDS2-6 6.4 (.252) 1/4"
SNYDL2-6 6.4 (.252) 1/4" 12.0 (.472) 11.0 (.433) 28.0 (1.102)
4-6
(12-10)
SNYDS5-3.7 3.7 (.146) #6 7.2 (.283) 7.5 (.295) 24.4 (.961) 13.0 (.512) 7.0 (.276) 3.4 (.134) 1.0 (.039) Yellow 500
SNYD5-3.7 3.7 (.146) #6 8.3 (.327) 7.0 (.276) 25.5 (1.004)
SNYDSS5-4 4.3 (.169) #8 7.2 (.283) 7.5 (.295) 24.4 (.961)
SNYDS5-4 4.3 (.169) #8 8.3 (.327) 7.0 (.276) 25.5 (1.004)
SNYDL5-4 4.3 (.169) #8 9.0 (.282)
SNYD5-5 5.3 (.209) #10
SNYDS5-6 6.4 (.252) 1/4"
SNYDL5-6 6.4 (.252) 1/4" 12.0 (.472) 12.0 (.472) 31.5 (1.240)
SNYD5-8 8.4 (.315) 5/16" 14.0 (.551) 10.5 (.413) 30.5 (1.201)
